Как диаметр звуковой катушки влияет на звучание динамика?

Для воспроизведения звука в динамиках используется звуковая катушка. Этот спиральный провод прикреплен к конусу или диафрагме динамика, и когда через него проходит электрический ток, катушка перемещается взад и вперед.

Диаметр звуковой катушки влияет на мощность, с которой может работать динамик. Звуковая катушка большего размера может работать с большей мощностью. В динамиках большая мощность приводит к большей громкости.

В этом сообщении в блоге мы обсудим, как диаметр звуковой катушки влияет на звучание динамика, и рассмотрим основные характеристики звуковых катушек, в том числе:

• Что такое звуковая катушка в динамике?
• Как звуковая катушка динамика воспроизводит различные звуки?
• Каков диаметр звуковой катушки?
• Как измерить размер звуковой катушки?
• Лучше ли использовать звуковую катушку большего размера?

Что такое звуковая катушка в динамике?

Звуковая катушка в громкоговорителе представляет собой моток медной проволоки, обернутый вокруг легкого материала, такого как бумага, тонкий алюминий или каптон.

Легкий материал, из которого она изготовлена, в акустической промышленности называется “формовкой”. Вместе они называются звуковой катушкой.

Затем этот компонент звуковой катушки крепится к конусу или диафрагме динамика.

Затем звуковая катушка устанавливается в магнитный узел.

Когда через звуковую катушку пропускается ток (при подключении внешнего сигнала), он перемещается вверх и вниз в магнитном узле.

Когда движущаяся звуковая катушка прикреплена к конусу или диафрагме динамика, она начинает вибрировать, что приводит к появлению звука.

По сути, звуковая катушка – это бьющееся сердце громкоговорителя и основной компонент движения, который создает звук.

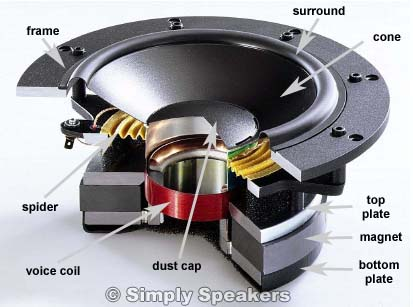

Вот отличное изображение в разрезе, показывающее внутреннюю конструкцию громкоговорителя и расположение звуковой катушки.

Как звуковая катушка динамика воспроизводит различные звуки?

Чтобы понять, как звуковая катушка динамика воспроизводит различные звуки, важно понять, как она работает.

Звуковая катушка динамика не производит звук. Звук создается движением звуковой катушки, которая прикреплена к конусу. Когда конус движется, он перемещает воздух, соприкасающийся с ним, что и создает собственно звук.

Звуковая катушка помещена в магнитный блок динамика.

Когда через звуковую катушку пропускается ток (проще говоря, входной сигнал), звуковая катушка будет вибрировать с той же частотой, что и ваш входной сигнал.

Поскольку звуковая катушка прикреплена к конусу, конус также будет вибрировать на частоте вашего входного сигнала.

В результате конус будет вибрировать в окружающем воздухе на частоте вашего входного сигнала. Это создает звук, который вы слышите.

Что такое диаметр звуковой катушки?

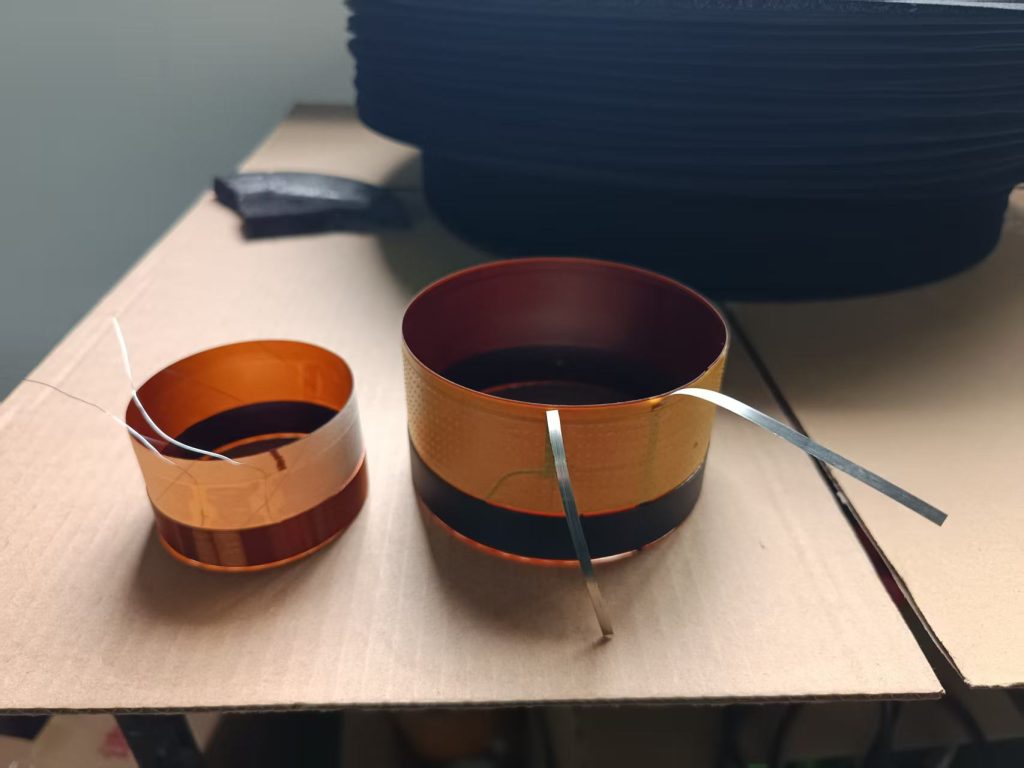

Звуковые катушки бывают самых разных размеров.

Например, в гитарных динамиках есть несколько стандартных размеров, например, 1″, 1.25″, 1.5″, 1.75″ или 2″.

Как правило, диаметр звуковой катушки относится к внутреннему диаметру катушки. В профессиональной студийной индустрии это, как правило, внутренний диаметр катушки, которая представляет собой легкий материал, вокруг которого наматывается катушка.

Как измерить размер звуковой катушки?

Если звуковая катушка не прикреплена к конусу или диафрагме, измерить внутренний диаметр очень просто. Просто используйте нониус или линейку для измерения внутреннего диаметра катушки.

Если звуковая катушка находится в сборе, это сделать сложнее и менее точно.

Для этого возьмите бечевку и оберните ее вокруг основания конуса в том месте, где к конусу крепится звуковая катушка.

Измерьте длину бечевки, необходимую для обмотки звуковой катушки. Затем разделите эту длину на 3,14, чтобы рассчитать диаметр звуковой катушки.

Учитывая, что вам будут мешать другие компоненты, такие как конус или подвеска (также известная как паук), это не будет идеальным измерением, поэтому вам нужно будет учесть некоторые расхождения из-за взаимодействия этих компонентов.

Поскольку звуковые катушки, как правило, стандартного размера, вы можете получить представление о том, каким должен быть внутренний диаметр звуковой катушки, и округлить его до ближайшего размера.

Для дополнительной проверки ознакомьтесь со спецификациями производителя, чтобы узнать, соответствует ли измеренная вами звуковая катушка какому-либо из стандартных размеров звуковой катушки.

Лучше ли большая звуковая катушка?

Большая звуковая катушка обеспечивает лучшую управляемость мощностью, что приводит к более громкой работе динамика.

Однако недостатком большой звуковой катушки является то, что она значительно нагревается. Это может стать серьезной проблемой для производителей громкоговорителей, поскольку, если она станет слишком горячей, она не сможет пройти тесты на мощность.

Как правило, большие динамики для низких частот, такие как сабвуферы, должны иметь катушки большего размера. Например, диаметр звуковой катушки должен составлять 5 дюймов / 125 мм.

Эти динамики необходимо вентилировать и обеспечивать обильное воздушное охлаждение, так как они могут перегреваться и выходить из строя из-за разрушения компонентов и перегрева.

Таким образом, большая звуковая катушка не означает, что динамик лучше. Это зависит от области применения динамика. Многие динамики с небольшими звуковыми катушками обеспечивают отличную громкость и звучание.

Наиболее эффективной конструкцией является динамик с звуковой катушкой среднего размера, которая не слишком велика для вашего применения.

Заключительные мысли

Звуковая катушка является основным компонентом работы динамика.

Размер звуковой катушки не оказывает существенного влияния на качество звука, но влияет на громкость динамика.

Как правило, чем больше звуковая катушка, тем громче динамик, поскольку он может работать с большей мощностью.

Звуковая катушка оптимального размера подходит для вашего применения. Если вам нужен громкий динамик, то хорошим выбором будет сабвуфер с увеличенной громкостью, однако, если вас интересует качество звука, то сравнивать динамики по диаметру звуковой катушки бесполезно.
