Нагрузка компрессионного драйвера

Эта статья объясняет критически важную, но часто упускаемую из виду роль фазового корректора (phasing plug) и рупора/волновода (waveguide/horn) в работе компрессионного драйвера. В ней утверждается, что сам драйвер — это лишь половина системы; для правильной и эффективной работы ему требуется правильная «нагрузка» от этих компонентов.

Ключевые моменты, извлеченные из статьи

1. Основная функция компрессионного драйвера

• Назначение: Преобразовать небольшие интенсивные колебания звуковой катушки и диафрагмы в слышимые звуковые волны в воздухе.
• Проблема: Воздух — это легкий газ, а диафрагма относительно тяжелая. Это «несогласование импедансов» делает прямое воздействие на воздух (как в динамике с диффузором) неэффективным.

2. Решение: Камера сжатия

• Драйвер имеет небольшую герметичную камеру (камеру сжатия) за куполообразной диафрагмой.
• Когда диафрагма движется, она сжимает этот небольшой объем воздуха, создавая зону высокого давления.
• Этот сжатый воздух вытесняется через небольшое кольцевое отверстие (горло, throat), а затем через критически важный фазовый корректор.

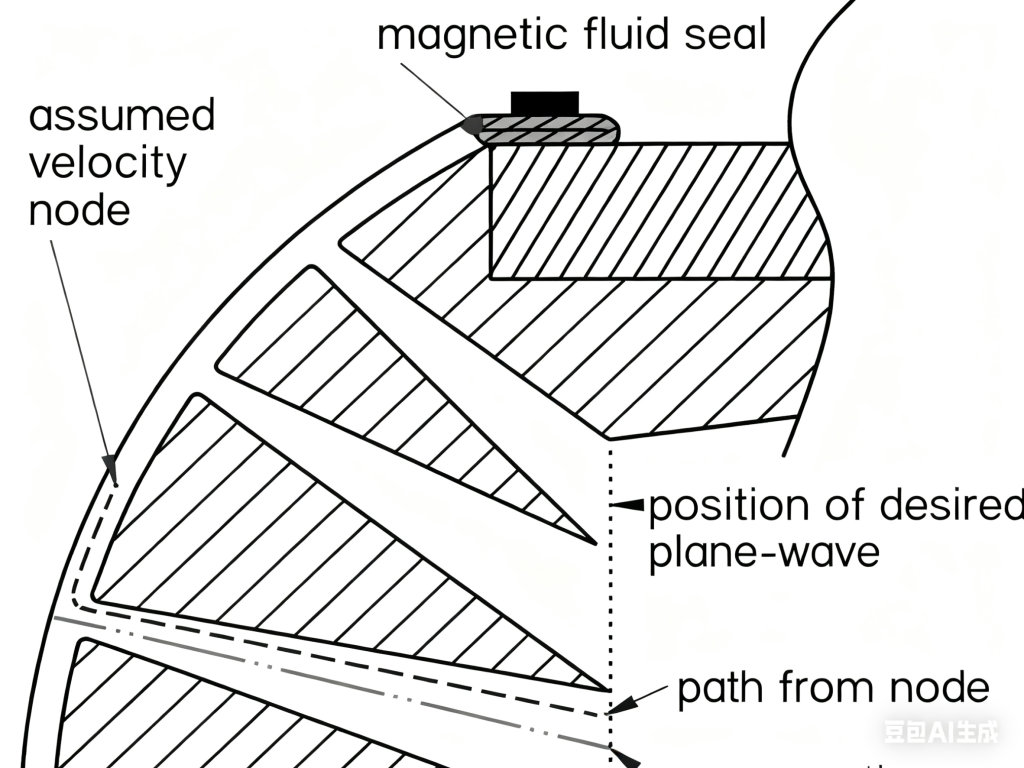

3. Роль фазового корректора (внутренняя нагрузка)

• Это первая и самая важная форма нагрузки.
• Это precisely обработанный компонент, расположенный между диафрагмой и рупором.
• Его задачи:

• Предотвращает акустическое короткое замыкание: Он блокирует обратную волну от диафрагмы, чтобы она не interferировала с прямой волной, что вызывало бы cancellation, особенно на высоких частотах.
• Создает разницу длины пути: Его каналы спроектированы так, что звуковые волны от всех частей диафрагмы проходят слегка разные расстояния до горла. Это гарантирует, что все волны приходят синфазно, конструктивно складываясь, чтобы создать coherentный, мощный волновой фронт.
• Без фазового корректора выходной сигнал был бы слабым и хаотичным из-за фазовых cancellations.

4. Роль рупора/волновода (внешняя нагрузка)

• Это вторая стадия нагрузки.
• Рупор крепится к горлу драйвера.
• Его задачи:

• Согласование импеданса: Он действует как акустический трансформатор. Он постепенно согласует высокое давление и низкую скорость воздуха у малого горла с низким давлением и высокой скоростью воздуха в большом listening room. Это делает передачу энергии от драйвера к воздуху much более эффективной.
• Контролирует направленность: Форма рупора контролирует, как звук рассеивается в помещении, предотвращая пучение высоких частот (beaming) и обеспечивая равномерное покрытие.
• Обеспечивает акустическую нагрузку: Расширяющаяся геометрия рупора обеспечивает реактивную нагрузку для диафрагмы, помогая контролировать ее движение и повышая эффективность, подобно порту в бас-рефлексном корпусе динамика.

5. Почему нагрузка важна: последствия ошибок

• Без рупора (несогласованная нагрузка): Если компрессионный драйвер работает без предназначенного для него рупора:

• Сильное фазовое cancellation: Выходной сигнал будет extremely слабым из-за interference звуковых волн от диафрагмы друг с другом.
• Плохая частотная характеристика: Он не будет воспроизводить заявленный частотный диапазон, особенно теряя высокочастотный отклик.
• Риск повреждения: Отсутствие proper акустической нагрузки может позволить диафрагме совершать чрезмерные excursionи, что potentially может повредить драйвер, даже при низких уровнях мощности.

6. Заключение

Фазовый корректор и рупор не являются optional аксессуарами; они являются fundamentalными и integralными частями самой системы компрессионного драйвера. Они essentialны для:

• Предотвращения акустического cancellation.
• Обеспечения правильной фазировки звуковой волны.
• Обеспечения эффективного согласования импедансов.
• Контроля направленности.
• Защиты драйвера от повреждений.

Компрессионный драйвер по сути бесполезен и не может выполнять свою designed функцию без proper нагрузки обоими этими компонентами.
