Что делает паук (spider) в динамике?

Паук динамика (Spider) — это ключевой элемент подвесной системы громкоговорителя. Он обеспечивает движение диффузора вперед-назад, создавая звуковые волны.

Основные функции и конструкция

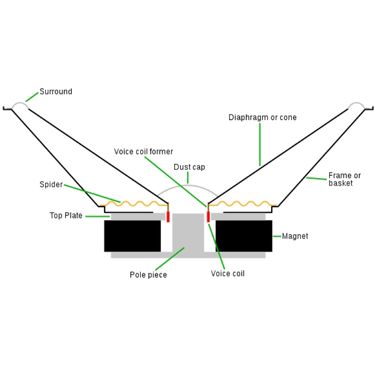

Состав подвески:

Верхний подвес (Surround): Крепится к верхней кромке диффузора.

Паук (Spider): Фиксируется у основания диффузора.
Вместе они удерживают подвижные части динамика в правильном положении.

Происхождение термина:

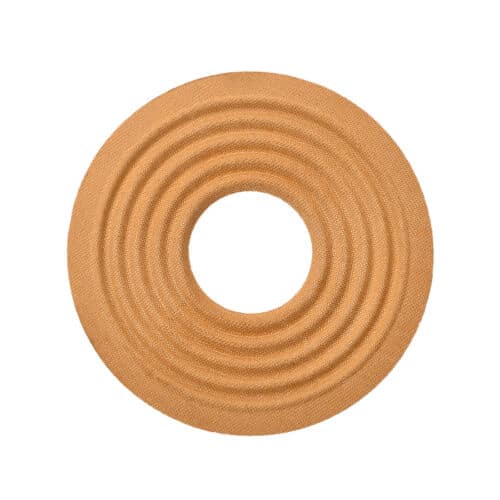

Ранние версии пауков имели круглую форму с ребрами, напоминающими лапы паука (вид сверху). Отсюда и название — «паучий подвес».

Детальный разбор

1. Что такое паук в динамике?
Это компонент подвески, соединяющий диффузор с корзиной динамика. Изготавливается из гибких материалов (ткань, резина) для свободного движения диффузора.

2. Назначение паука

Фиксация диффузора в магнитном зазоре.

Возврат диффузора в нейтральное положение после колебаний.

Без паука диффузор не сможет двигаться → звук не генерируется.

Инженерный аспект: Паук работает как механическая пружина.

3. Материалы изготовления

Материал
Ткань/резина
Металлизированные
Пропитанные смолой
Особенности
Оптимальная гибкость, высокое качество звука
Повышенная прочность, но риск искажений
Увеличенная жесткость

4. Податливость подвески (Compliance)

Определение: Мера деформации под воздействием силы (жёсткость пружины).

Обозначение: Cms (единица: м/Н).

Баланс критичен:

Слишком жёсткий паук → ограничение хода диффузора → ухудшение звука.

Слишком податливый → нестабильность диффузора → искажения.

Физический принцип: Подчиняется закону Гука (F = kx). Превышение амплитуды ведёт к нелинейным искажениям (особенно на НЧ).

5. Проектирование паука

Учитывается:

Податливость (Cms)

Вес и диаметр диффузора

Устойчивость к рабочим нагрузкам

Инструменты: Компьютерное моделирование → анализ кривых «сила-перемещение».

Важно: Паук должен быть жёстче верхнего подвеса (который склонен к нелинейности).

Совместно с подвесом определяет механическую добротность (Qms).

6. Ремонт повреждённого паука

Способ: Замена подвесной системы.

Вариант 1: Разборка динамика + установка нового паука.

Вариант 2: Использование ремонтного комплекта.

Нюанс: Часто заменяют все гибкие компоненты (диффузор, катушку, подвесы) из-за сложности точечного ремонта.

Исключение: Если паук отслоился от диффузора → возможна переклейка.

Заключение

Паук — важнейший элемент, обеспечивающий точность хода диффузора. Его жёсткость напрямую влияет на качество звука и отсутствие искажений. При проектировании необходим точный расчёт баланса между податливостью, массой диффузора и долговечностью.
