Что такое звуковая катушка громкоговорителя? (И как она работает)

📌 Основная функция и принцип работы

Что такое звуковая катушка (voice coil)? Это основной двигатель динамика. Она преобразует электрическую энергию (аудиосигнал) в механическую энергию (движение).

Из чего состоит? Катушка представляет собой множество витков тонкого медного или алюминиевого провода, намотанных на цилиндрический каркас (former). Этот каркас прикреплен к диффузору (cone) динамика.

Как работает?

Аудиосигнал (AC signal) проходит через катушку.

Вокруг катушки создается переменное магнитное поле.

Это поле взаимодействует с постоянным магнитным полем магнитной системы динамика.

Возникающая магнитная сила заставляет катушку (а вместе с ней и диффузор) быстро колебаться вперед-назад.

Движение диффузора создает звуковые волны.

📍 Расположение в динамике

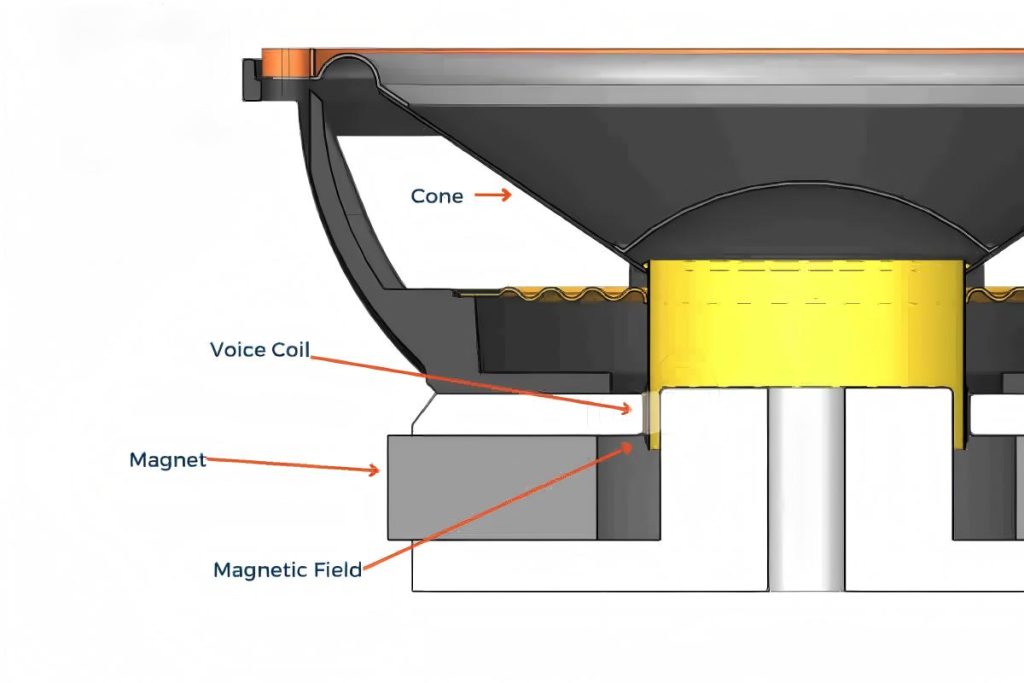

Звуковая катушка находится в центре динамика, прикреплена к диффузору и точно расположена в узком воздушном зазоре (magnet gap) магнитной системы. Зазор очень мал (около 0.3 мм), поэтому центрирование катушки критически важно. Смещение может привести к касанию и повреждению (rub and buzz).

🤔 Ответы на частые вопросы

Есть ли voice coil во всех динамиках? В подавляющем большинстве — да. Исключение — некоторые специальные типы, например, электростатические (electrostatic) динамики.

Больше ли катушка = громче звук? В целом, да. Большая катушка (больше провода) может выдержать больше мощности, создать более сильное магнитное поле и смещать диффузор с большей амплитудой. Однако при этом выделяется больше тепла, что требует продуманного охлаждения.

Как определить повреждение (blown) voice coil? Основные признаки: искаженный звук, хрипы, треск или полное отсутствие звука. При проверке мультиметром (ohmmeter) обрыв в обмотке покажет очень высокое сопротивление (обрыв) или 0 Ом (короткое замыкание).

Можно ли заменить voice coil? Да, но обычно не отдельно. Поскольку катушка приклеена к диффузору и подвесу, производители часто поставляют ремонтные комплекты (repair kits), куда входит собранный узел из новой катушки, диффузора и подвеса.

Как изготавливают voice coil? Процесс включает точную намотку (winding) изолированного провода на каркас (bobbin или former) с последующей пайкой выводов к контактам.

💎 Заключение

Звуковая катушка — это сердце традиционного динамика. Ее размер и конструкция напрямую влияют на мощность, громкость и тепловые характеристики. Понимание ее работы помогает в проектировании, диагностике и ремонте аудиоаппаратуры.
